Messsystemanalyse MSA & Gage R&R 2026/2027 – Excel, Word und PDF

Können Ihre Messergebnisse zur Steuerung der Produktion, zur Bewertung von Toleranzen und zur Nachverfolgung von Qualitätsabweichungen verwendet werden? Bevor ein Messprotokoll oder eine SPC-Regelkarte interpretiert wird, muss die Wiederholbarkeit und Reproduzierbarkeit des Messprozesses selbst untersucht werden. Dieses fertige Vorlagenpaket bietet Struktur für MSA (Measurement System Analysis) und Gage R&R in einer Fertigungsumgebung, mit einer ausführbaren Kalkulation für einen klar definierten Studientyp und professionellen Protokollen.

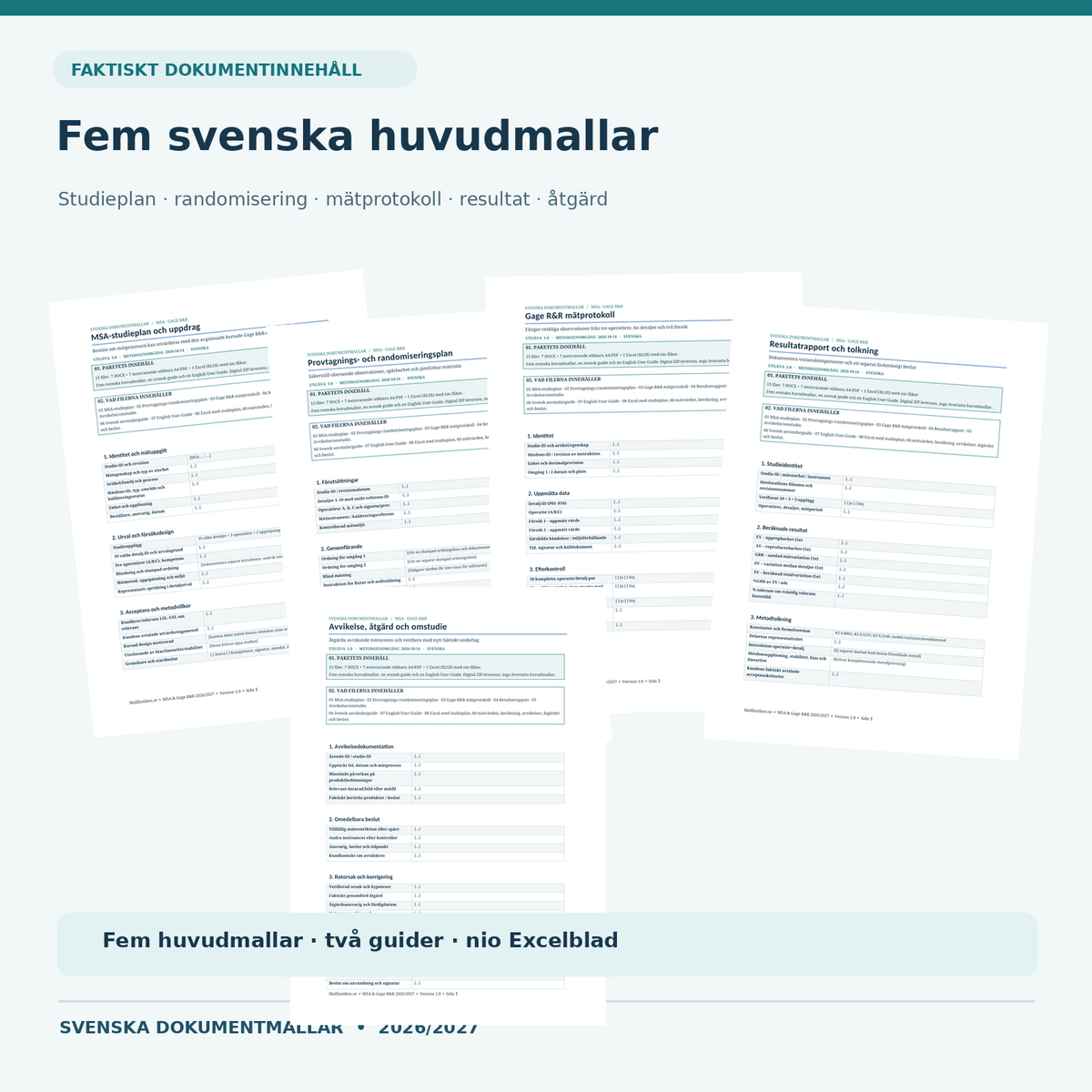

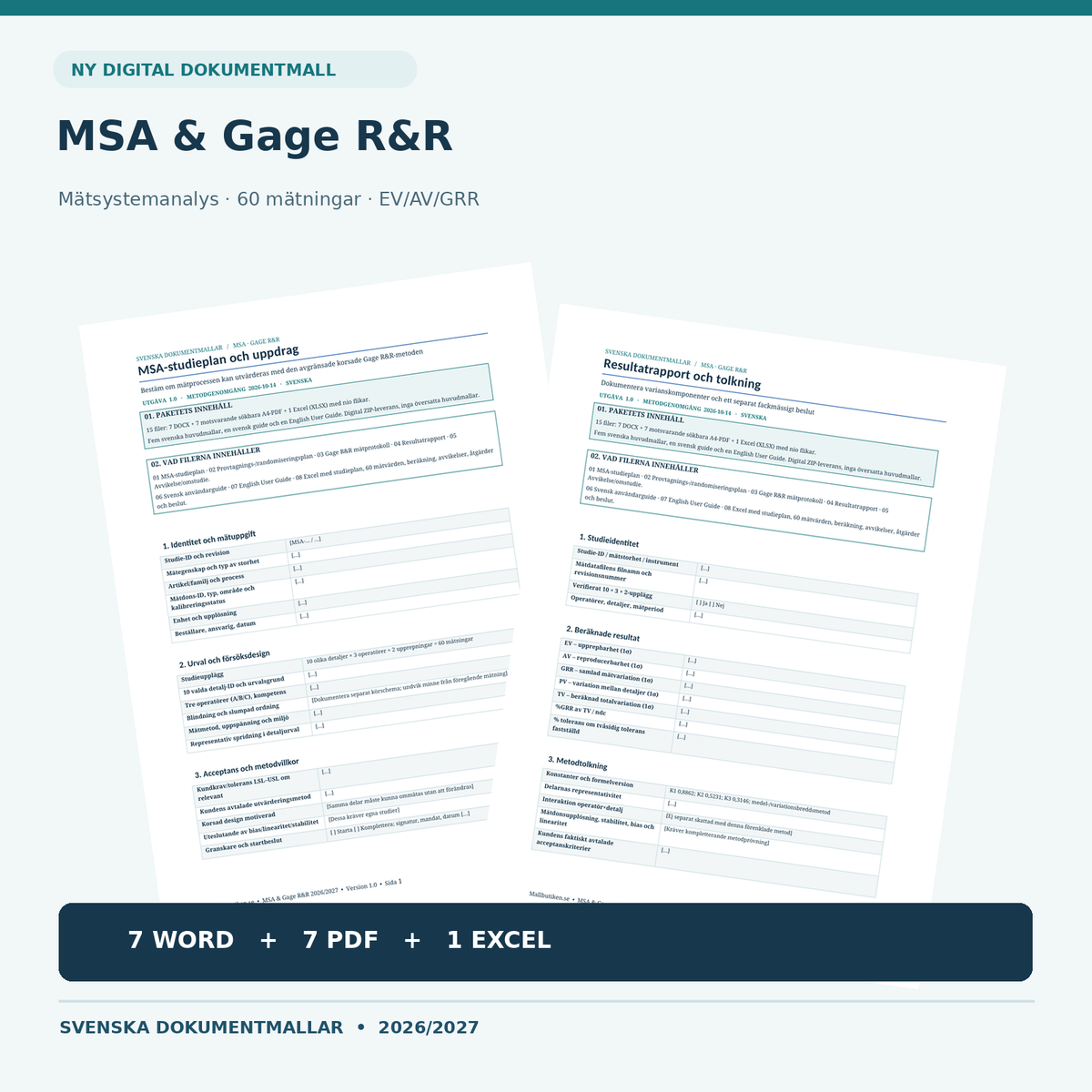

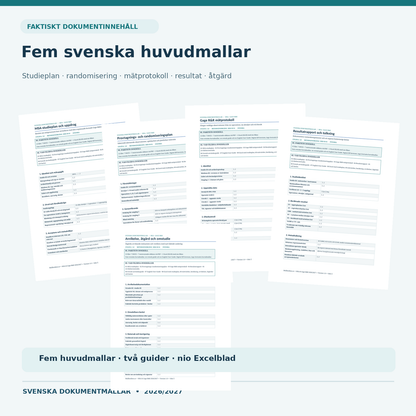

15 Dateien in einem Paket: 7 bearbeitbare Word-Dokumente (.docx), 7 durchsuchbare A4-PDFs und eine Excel-Arbeitsmappe (.xlsx) mit neun Registerkarten. Fünf schwedische Hauptdokumente, eine schwedische Anleitung und ein English User Guide. Für Qualitätsmanager, CNC-Werkstätten, Messtechniker und Produktionsunternehmen. Preis 79 SEK – einmaliger Kauf.

Methodenüberprüfung 14. Oktober 2026. Die Unterstützung verwendet eine gekreuzte 10×3×2-Studie mit der Mittelwert-/Spannweitenmethode (Average & Range) – nicht ANOVA. Das geschützte AIAG MSA-Handbuch und offizielle Formulare sind nicht enthalten. Das Produkt ist kein akkreditiertes Messunsicherheitswerkzeug, kein Nachweis über ISO-/AIAG-Konformität und keine automatische Entscheidung über die Eignung des Messsystems. Die Jahreszahl 2027 gibt die Version an.

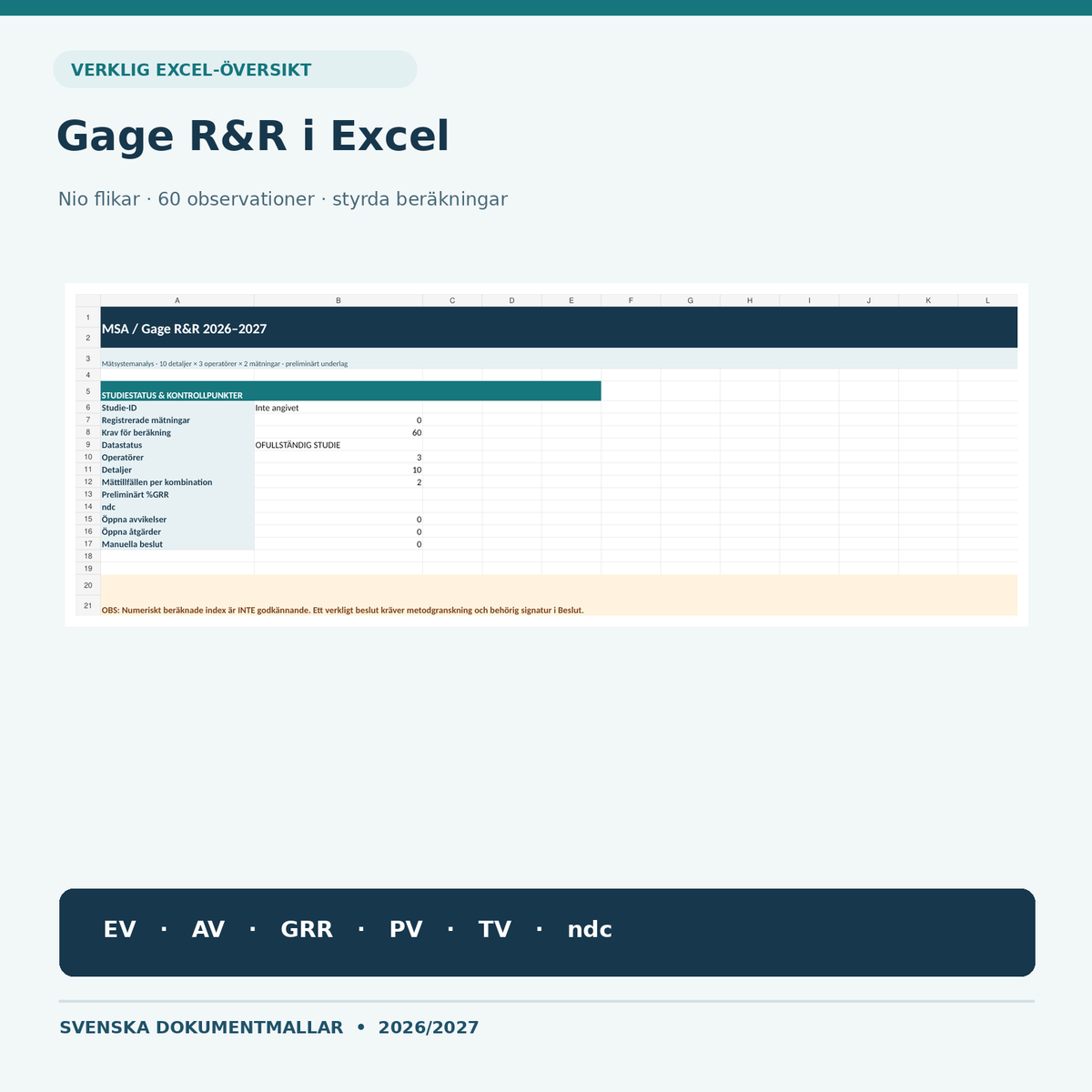

Excel-Tool mit neun Registern und 60 Messungen

Die Arbeitsmappe ist für zehn wiederverwendbare Teile (P01–P10), drei Bediener (A, B und C) und zwei wiederholte Messungen pro Bediener und Teil vorbereitet. Dies ergibt insgesamt 60 tatsächliche Beobachtungen. Die Ergebniszellen für GRR und Variationskomponenten bleiben leer, bis alle 60 numerischen Werte eingegeben wurden. Es sind keine fiktiven Produktionsdaten enthalten.

• Übersicht: klare Statusindikatoren, Anzahl der registrierten Beobachtungen, %GRR, ndc, offene Abweichungen und manuelle Entscheidungen.
• Studienplan: Artikel, Instrument, Charakteristik, Einheit, eventuelle zweiseitige Toleranz und tatsächliche Prüfung.
• Messdaten: 30 Bediener-/Teile-Kombinationen, zwei Versuche, automatische Spannweite und Mittelwert sowie Indikator für fehlende Werte.
• Berechnung: EV (Wiederholbarkeit), AV (Reproduzierbarkeit), GRR (gesamte Messvariation), PV (Variation zwischen den Teilen), TV (Gesamtvariation), %GRR der TV und ndc. Ein optionaler Prozentsatz der zweiseitigen Toleranz wird nur bei gültigen Eingabedaten angezeigt. Ein Diagramm zeigt die Teilmittelwerte.
• Rückverfolgbarkeit, Abweichungen, Maßnahmen und Entscheidungen: Register mit Zuständigkeiten, Referenzen, dokumentierter Wirkungsprüfung und manuell eingetragenen Entscheidungen.
• Readme: Anweisungen, feste statistische Konstanten, methodische Einschränkungen und offene Quellen.

So führen Sie eine Gage R&R-Studie durch

1. Abgrenzen: Definieren Sie, was gemessen wird, die Funktion des Instruments, den Anwendungsbereich, die Akzeptanzkriterien und die korrekte Artikel-/Zeichnungsrevision.
2. Teile auswählen: Wählen Sie zehn reale Teile aus, die zusammen die relevante Prozessvariation widerspiegeln. Die Studie setzt voraus, dass jedes Teil gemessen werden kann, ohne sich zu verändern.
3. Messungen planen: Wählen Sie drei kompetente Bediener, randomisieren Sie die Reihenfolge separat für zwei Versuche und verblinden Sie die vorherigen Ergebnisse, wenn möglich.
4. Originaldaten sammeln: Übertragen Sie die tatsächlichen Beobachtungen in das Messprotokoll und dann in Excel. Behalten Sie Teil-, Bediener- und Versuchsnummer sowie Instrumenten- und Methodenreferenz bei.
5. Berechnungen prüfen: Überprüfen Sie, ob 60 tatsächliche Messwerte vorhanden sind, und vergleichen Sie die berechnete Wiederholbarkeit/Reproduzierbarkeit mit den geltenden Kunden- und Unternehmensanforderungen.
6. Entscheidung treffen: Dokumentieren Sie Einschränkungen, Verbesserungsmaßnahmen, eine eventuelle Nachstudie und die tatsächliche Unterschrift des verantwortlichen Entscheiders.

Statistische Methode und wichtige Einschränkungen

Die verwendete Average & Range-Methode nutzt zwei Wiederholungen, drei Bediener und zehn Teile mit festen Konstanten: K1 = 0,8862, K2 = 0,5231, K3 = 0,3146. Beispielsweise wird EV = mittlere Spannweite × K1 berechnet, während AV nach einer Korrektur für den Wiederholbarkeitsbeitrag geschätzt wird. Die Schätzungen beziehen sich auf 1 Standardabweichung (1σ) und dürfen nicht mit Sechsfach-Streubereichen verwechselt werden. % Toleranz verwendet 6×GRR geteilt durch die gültige zweiseitige Toleranzbreite.

Methodenbedingungen: Dies ist keine ANOVA-Analyse, und die spezifische Interaktion zwischen Bediener und Teil wird nicht separat berechnet. Die Methode ersetzt kein Messunsicherheitsbudget, keine Prüfung auf systematische Abweichung (Bias), Linearität, Zeitstabilität, Instrumentenauflösung oder die eigenen Akzeptanzkriterien des Kunden. %GRR kann sich wesentlich ändern, wenn die Proben einen schmaleren oder breiteren Prozessbereich repräsentieren. Die Eignung der Ergebnisse muss von Fachleuten bewertet werden.

MSA ist kein allgemeines schwedisches Behördenformular. Es darf nicht davon ausgegangen werden, dass geschützte Handbücher oder Normen enthalten sind. Die Vorlagen sind unabhängig als Arbeitsunterstützung auf Basis öffentlich beschriebener messtechnischer Methodik gestaltet, unter anderem NIST – Gauge R&R studies und NIST – Quantifying uncertainties. Die Wortwahl des Produkts stellt keine Behauptung über eine unabhängige Zertifizierung dar.

Verwandte Vorlagen, Anleitungen und Kategorien

Eine dokumentierte Messsystemanalyse liefert bessere Grundlagen für SPC & Prozessfähigkeit mit I–MR-Regelkarten und Cp/Cpk, wobei es wichtig ist, dass Messvariation nicht mit Prozessvariation vermischt wird. In der Erstmusterprüfung & FAI werden Maße gegen Zeichnungen und festgelegte Anforderungen dokumentiert. Überprüfen Sie auch die Historie des Messmittels im Kalibrierregister & Messmittelüberwachung. Für eine breitere Risikobewertung ist FMEA – Fehlermöglichkeits- und Einflussanalyse eine ergänzende Unterstützung. Weitere Produkte finden Sie unter Qualitätsmanagement & ISO – Vorlagen und Produktion & Industrie – Vorlagen.

Häufig gestellte Fragen

Wie viele Messungen sind für diese Vorlage erforderlich?

Exakt 60 tatsächliche Messwerte: zehn Teile mal drei Bediener mal zwei Wiederholungen. Andere Versuchsaufbauten oder zerstörende Prüfungen erfordern eine andere Analysemethode oder eine angepasste Arbeitsmappe.

Was ist der Unterschied zwischen EV und AV?

EV beschreibt die Variation, wenn dieselbe Person Messungen unter den Bedingungen der Studie wiederholt; AV schätzt den Variationsbeitrag zwischen den Bedienern. GRR fasst diese beiden Komponenten zusammen, nicht jede denkbare Messunsicherheit.

Ist dies ein AIAG-zertifiziertes MSA-Tool?

Nein. Das Paket basiert auf der allgemein beschriebenen Gage R&R-Methodik, wird aber nicht mit einem lizenzierten AIAG MSA-Handbuch geliefert, erhebt keinen Anspruch auf AIAG-Zertifizierung und ersetzt keine kundenspezifischen Anweisungen.

Kann Excel ein Messsystem automatisch freigeben?

Nein. Die Indizes sind vorläufige Hilfsmittel. Eine Freigabe erfordert eine kompetente Bewertung, anwendbare Akzeptanzkriterien und eine separate, tatsächlich dokumentierte Entscheidung.

Kann ich das Paket für eine CNC-Werkstatt verwenden?

Ja, als praktisches Hilfsmittel für zerstörungsfreie Maßstudien mit wiederverwendbaren Teilen, drei Bedienern und zwei Versuchen. Überprüfen Sie Messmethode, Vorrichtungen, Zeichnungsanforderungen und Instrumentenstatus.

Sind die Vorlagen auf Englisch verfügbar?

Die Hauptvorlagen sind auf Schwedisch. Ein English User Guide erklärt deren Verwendung, ist jedoch keine vollständige Übersetzung sämtlicher Vorlagen.

Version: 1.0 · Quellen- und Methodenprüfung: 14.10.2026 · Dokumentpaket: msa-gage-rr-2027.zip · Lieferung: digital, nach dem Kauf, sobald die Dateiverknüpfung in Shopify verifiziert wurde.
